Meraki MS 系列交换机
产品手册
概 述
Cisco Meraki 提供一系列广泛的交换机，这些交换机采用全 新设计，易于管理，而且丝毫不影响我们在传统企业级交换 机上看到的强大性能和灵活性。
管理员通过一个简洁、直观的集中式界面管理 Meraki 接入与 汇聚交换机，因此减少了花在配置上的时间，增加了用于满 足业务需求的时间。
设置一台 Meraki 交换机只需将其联网，没有必要进行重复、 基于命令的配置。交换机联网后数分钟之内就可以启动和运 行。
一个功能强大的集中管理界面可让管理员深入了解网络及其 使用情况，查看那些交换机接近数百个站点的容量，快速配 置和重配置交换机端口的安全、QoS 等策略。Meraki 控制面 板提供统一策略、事件日志和监测功能，便于用户管理网络 部署，而且不会对性能产生任何影响。
产品亮点
• 基于Cisco成熟的硬件技术的一系列企业级交换选项。
• 从基础L2交换机到配备10GbE上行链路的高性能L3交换 机，适合各种规模的部署项目。
• 真正的零接触配置模式，可按照企业的需求和要求扩展。
• 内置的故障排除工具、日志和提醒功能可降低运营支出。
• 高能效设计，提供低噪音和无风扇选项。
• 灵活堆叠，可扩展配置和提升高性能。
• 智能管理可降低成本和开销，缩短问题解决时间。
• 行业标准特性使其能够轻松整合到现有和混合基础设施 中。
• 基于角色的管理，通过web实现自动安全的固件设计。

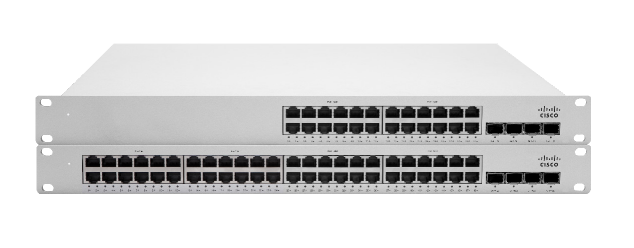

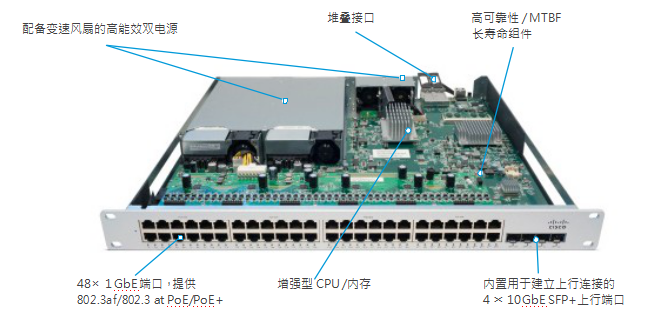

图中显示的是MERAKI MS350-48FP，功能随型号而异。
企业级硬件
Meraki交换机搭载高端硬件，并具备卓越特性，其中包括：
• GbE、10 GbE和40 GbE上行端口，用于高速连接聚合层交换机和 其它上行设备。
• 可选的千兆位级端口可在单条Ethernet 电缆上提供高达10Gbps
的带宽，并支持最新的WiFi性能能力。
• 线速无阻塞交换结构（最高432 Gbps）和用于部署高性能语音、视 频和数据融合业务的8个专用QoS队列。
• 高能效静音设计和浅机架深度选项，可灵活部署在配线柜、办公室 和教室中。
• 某些型号采用无风扇设计。
• 以太网供电 (PoE) 和PoE+，最高每个端口30W
• 高达740w的PoE功率预算，支持PoE+，可为AP、话机、摄像头以及 其它支持PoE的设备供电 (MS220-8/P 为 124W），MS350-24X提 供 UPoE。
• 现场可更换、可热插拔的电源和风扇。可为任务关键型应用提供 RPS 选项。
支持所有部署类型的强大的特性集
Meraki交换机包含高端产品具备的所有传统Ethernet特性，其中包括：
• 用于为语音、视频等任务关键型链路划分优先级的服务质量
（QoS）
• 用于实现基于端口的网络访问控制的 IEEE 802.1X 支持
• 基于MAC的RADIUS认证和 MAC 白名单
• 用于简化VoIP部署的语音 VLAN
• 用于以线速监测网络流量的端口镜像
• 用于防止用户在网络上添加非法 DHCP 服务器的 DHCP 监听
• 用于优化组播流量的网络性能的 IGMP 监听
• 用于实现大容量中继、堆叠和更高可用性的链路聚合控制协议
（LACP）
• 快速生成树、BPDU 防护、根防护和其它防护措施，有助防范误配 置，并缩短收敛时间。
• 端口级 VLAN 配置
• 多个管理角色和完善的安全策略管理
• 某些型号具备高性能3层路由能力

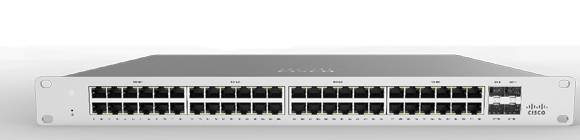

Meraki 交换产品组合

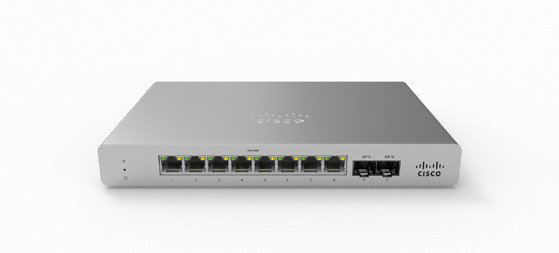

系 列 | MS120-8
| MS120
|
部署类型 | 简易型 | 分支机构和小型园区 |
接口1 | 8 x 1GbE RJ45 | 24 / 48 x 1GbE RJ45 |
上行链路 | 2 x 1GbE SFP | 4 x 1GbE SFP |
电源配置 | 外置PSU（非PoE型号、LP型号）
内置（FP 型号） | 内置 |
堆叠能力 | 仅限虚拟 | 仅限虚拟 |
路由能力 | DHCP 中继 | DHCP 中继 |
型号 | MS120-8-HW MS120-8LP-HW MS120-8FP-HW | MS120-24-HW MS120-24P-HW MS120-48-HW MS120-48LP-HW |

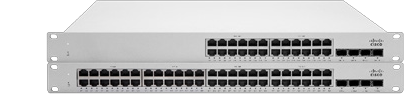

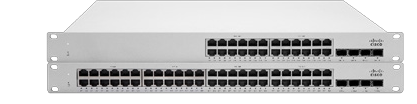

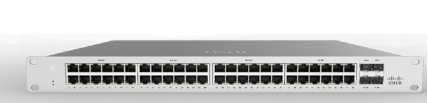

Meraki 接入交换产品组合
系 列 | MS210
| MS225
| MS250
| MS350
|
部署类型 | 分支机构和小型园区 | 分支机构和小型园区 | 分支机构和小型园区 | 园区和千兆位级 |
接口1 | 24 / 48 x 1GbE RJ45 | 24 / 48 x 1GbE RJ45 | 24 / 48 x 1GbE RJ45 | 24 / 48 x 1GbE RJ45
8 x XGbE RJ45（仅限24X） |
上行链路 | 4 x 1GbE SFP | 4 x 10GbE SFP+ | 4 x 10GbE SFP+ | 4 x 10GbE SFP+ |
PoE 能力 | 3370W（P、LP型号）
740W（FP型号） | 370W（P、LP型号）
740W（FP型号） | 370W（P、LP型号）
740W（FP型号） | 370W（P、LP型号）
740W（24X、FP型号） |
电源配置 | 内置 可选RPS | 内置 可选RPS | 模块化 可选冗余PSU | 模块化 可选冗余PSU |
堆叠能力 | 80G物理 + 虚拟 | 80G物理 + 虚拟 | 80G物理 + 虚拟 | 160G物理 + 虚拟 |
路由能力 | 仅限静态路 由 DHCP中继 | 仅限静态路 由 DHCP中继 | 静态 + 动态2 DHCP服务器 + 中继 热备（VRRP） | 静态 + 动态2 DHCP服务器 + 中继 热备（VRRP） |
型号 | MS210-24-HW MS210-24P-HW MS210-48-HW MS210-48LP-HW MS210-48FP-HW | MS225-24-HW MS225-24P-HW MS225-48-HW MS225-48LP-HW MS225-48FP-HW | MS250-24-HW MS250-24P-HW MS250-48-HW MS250-48LP-HW MS250-48FP-HW | MS350-24-HW MS350-24P-HW MS350-24X-HW MS350-48-HW MS350-48LP-HW MS350-48FP-HW |

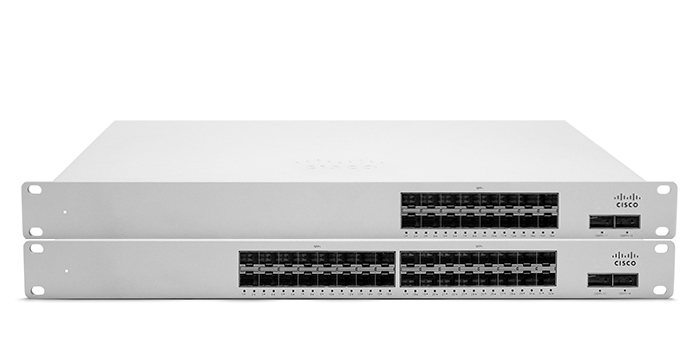

Meraki 聚合交换产品组合
系 列 |
MS410
|
MS425
|
部署类型 | 1G光纤聚合 | 10G光纤聚合 |
接口1 | 16 / 32 x GbE SFP | 16 / 32 x 10GbE SFP+ |
上行链路 | 2 x 10GbE SFP+ (MS410-16)
4 x 10GbE SFP+ (MS410-32) | 2 x 40GbE QSFP+ |
电源配置 | 模块化 可选冗余PSU（单独出售） | 模块化 可选冗余PSU（单独出售） |
堆叠能力 | 160G物理 + 虚拟 | 前端口160G +虚拟 |
路由能力 | 静态 + 动态 DHCP服务器 + 中继 热备 | 静态 + 动态 DHCP服务器 + 中继 热备 |
型号 | MS410-16-HW
MS410-32-HW | MS425-16-HW MS425-32-HW |
特性与能力
Meraki 交换机包含现代企业级接入交换机所具备的所有传统以太网络特性，其中包括：
智能园区和分支机构交换
智能异常检测功能标记出潜在的网络事件
Meraki 交换机内置监测、故障排除和日志功能，可为各种规 模的项目提供一种全新的网络基础设施管理方法。
Meraki 的虚拟堆叠技术消除了配置脚本和命令, 让管理员 能够安全快速地更改某个或所有交换机。
毫不妥协的有线网络安全

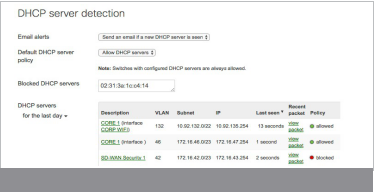

检测全网中的非法DHCP服务器
无论是部署在办公、医院或零售店面中，Meraki交换机都能 让安全策略的执行变得易如反掌。只需几次点击，您就能设 置多个安全策略, 并将它们应用于各个端口或整个网络。
Meraki 交换机还提供全面的安全报告, 便于您主动发现非 法 DHCP 服务器以及网络中的其它恶意活动。
以快捷简便的方式排除故障

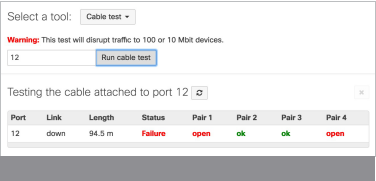

Meraki控制面板中的远程线缆测试
借助远程线缆测试、数据包捕获等有助于隔离和排除网络 问题的强大工具, 您将能大幅缩短问题解决时间。
Meraki 的动态网络拓扑可自动显示整个网络的互连方式。
断电、停机或配置改变时, 可确保整个团队收到提醒。
业内领先的智能管理

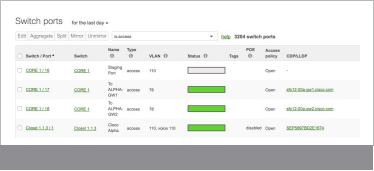

用于同时管理所有交换机端口的交换机虚拟堆叠
Meraki 的智能管理架构可实现真正的交换机零接触配置－ 您可以在交换机抵达现场之前配置它们, 或者使用 Meraki 模板对所有交换机进行标准化配置, 无论它们的数量有多 大。
借助 Meraki 的虚拟堆叠技术, 管理员可从一个窗口管理数千个端口, 快速优化地完成其它方法需要数周才能完成的配置。
内置应用层可视性

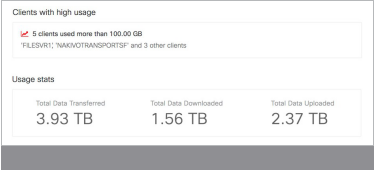

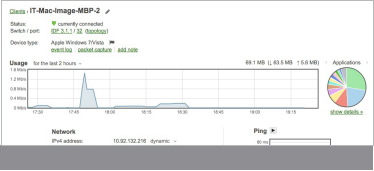

精细到应用层的细粒度网络客户端可视性
Meraki 是唯一内置7层指纹技术的交换机 , 能够识别从商 务app到 BitTorrent 和 YouTube 的数百种应用。
简易搜索的用户指纹便于管理员识别和控制各个用户、PC、 iMac、iPad、Android 和其它设备。这种前所未有的可视性 能够优化网络资源和维持最佳网络性能。
一站式管理的软件架构

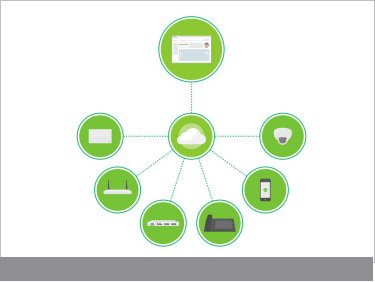

包含所有产品的Meraki云管理架构
Meraki 交换机运行所有其它 Meraki 产品所使用的 Meraki 操作系统。使用一个通用操作系统让 Meraki 能够在所有产 品线——从路由器到无线接入点——上提供一致的体验。
联网之后，交换机将自动连接 Meraki, 下载配置, 然后加入 相应网络。如果需要新的固件, 交换机可以自动获取和更 新，从而确保网络拥有最新的漏洞修复、安全更新和特性。
机盒内包含
MS120 系列 内置安装架，外置PSU（非PoE型号、LP型号），安装螺钉套件，安装说明
MS120 系列 安装螺钉套件，安装说明 MS220-8 系列 安装螺钉套件，安装说明
MS225 系列 安装螺钉套件，安装说明
MS250 系列 电源 (1）, 系统风扇 (2），安装螺钉套件，安装说明
MS350 系列 堆叠线缆（1），电源（1），系统风扇（2），安装螺钉套件，安装说明
MS410 系列 电源（1），系统风扇（2），安装螺钉套件，安装说明
MS425 系列 电源（1），系统风扇（3），安装螺钉套件，安装说明
可选配件
说明 | 配件 | 所支持的型号 |
电源线 | MA-PWR-CORD-US MA-PWR-CORD-EU MA-PWR-CORD-UK MA-PWR-CORD-AU | 所有型号 |
外置电源 | DC 54V/1.67A, 90W, MA-PWR-90WAC DC 12V/2.5A, 30W, MA-PWR-30WAC |
MS120-8, MS120-8-LP 型号 |
250W 电源 | MA-PWR-250WAC | MS350-24, MS350-48, MS410 型号, MS425 型号 |
640W 电源 | MA-PWR-640WAC | MS350-24P, MS350-48LP |
1025W 电源 | MA-PWR-1025WAC | MS350-24X，MS350-48FP |
Meraki 堆叠线缆, 0.5 米 |
MA-CBL-40G-50CM |
所有 MS225、MS250、MS350、MS410 型号和 MS425 型号 |
Meraki 堆叠线缆, 1 米 |
MA-CBL-40G-1M |
所有 MS225、MS250、MS350、MS410 型号和 MS425 型号 |
Meraki 堆叠线缆, 3 米 | MA-CBL-40G-3M | 所有 MS225、MS250、MS350、MS410 型号和 MS425 型号 |
16K系统风扇 | MA-FAN-16K | MS350-24，MS350-24P, MS350-48，MS350-48LP，MS350-48FP |
18K系统风扇 | MA-FAN-18K | MS350-24X，MS410 系列，MS425 系列 |
Meraki MS 交换机支持用于建立高速连接的 SFP/SFP+/QSFP+ 光纤配件。Meraki 提供各种 GbE、10GbE 和 40GbE 配件。欲了解所有规格和兼容信息，敬请查看 Meraki 配件
手册：https://meraki.cisco.com/lib/pdf/meraki_datasheet_sfp.pdf
